Обзор и тестирование материнской платы ASUS SABERTOOTH Z87 Продолжая наше знакомство с материнскими платами, выполненными на основе нового чипсета, рассмотрим одно из флагманских решений от компании ASUS, а именно представительницу линейки TUF- ASUS SABERTOOTH Z87. Как нетрудно догадаться, новинка рассчитана на работу совместно с новыми процессорами Intel четвертого поколения, с одним из представителей которого мы вас недавно. Касаясь непосредственно ключевых особенностей ASUS SABERTOOTH Z87, основной акцент производитель делает на высоком качестве элементной базы материнской платы, а также на ее высокой надежности и готовности противостоять не только возможным повреждениям от перепадов напряжения, перегрева, но и от механического воздействия. К примеру, не страшны перекосы при установке плат расширения, что при определенной доле невезения может привести либо к выходу из строя соответствующего разъема, либо окружающих его элементов. Спецификации материнской платы ASUS SABERTOOTH Z87. 2-Way SLI мост.
В итоге комплект поставки ASUS SABERTOOTH Z87 более чем достойный, за одним исключением, о котором мы поговорим в процессе описания интерфейсной панели. Дизайн и особенности платы Материнская плата выполнена на текстолите черного цвета формата ATX.
Как видим, поверхность текстолита практически полностью скрыта от глаз пользователя под специальным зашитым кожухом, который выполняет не только предохраняющую функцию, но и направляет воздушные потоки, генерируемые двумя небольшими вентиляторами, на ключевые узлы системы питания. В принципе, каких либо трудностей с монтажом плат расширения возникнуть не должно, пожалуй, за исключением особо габаритных систем охлаждения CPU, которым может помешать кожух над радиаторами, установленными на полевых транзисторах. Касаемо расположения портов расширения и разъемов, все выполнено очень грамотно и никаких проблем со сборкой ПК возникнуть не должно. Обратная сторона текстолита также защищена, причем на сей раз не пластиковым, а уже металлическим кожухом, который дает плате дополнительную жесткость и оберегает ее от изгибов и изломов, возможных в случае монтажа массивных систем охлаждения CPU, либо габаритных видеокарт.
Отдельно отметим интересный девиз «We got your back!», который переводится как «Мы прикроем твой тыл!». В нижней части платы расположены следующие разъемы: колодка подключения аудио разъемов передней панели, S/PDIF out, разъем для подключения системного вентилятора, джампер для сброса CMOS, порт TPM, разъемы для подключения щупов мультиметра (при помощи комплектных переходников) и две колодки подключения портов USB 2.0. Всего на плате реализована поддержка восьми портов USB 2.0, четырех внутренних и четырех внешних (на интерфейсной панели). Работа всех восьми интерфейсов реализована силами чипсета. Еще одной любопытной особенностью платы является наличие разъема TBHEADER, что, однако, не слишком афишируется производителем. Он используется для подключения дополнительных карт расширения для реализации интерфейса Thunderbolt.
Установите драйвер для Intel (R) Z87 LPC Controller - 8C44 для Windows 7 x64 или скачайте программу. Полный пакет драйверов для материнской платы ASUS Z87-PRO Для Windows 8, Windows 7. Все файлы можно.
Ближе к правому углу новинки расположены колодка подключения фронтальной панели и еще один разъем для подключения системного вентилятора. Всего на материнской плате ASUS SABERTOOTH Z87 присутствуют восемь разъемов для подключения вентиляторов, два из них служат для питания активной системы охлаждения процессора, еще два предназначены для подключения вентиляторов системы охлаждения материнской платы, четыре же других предназначены для подключения системных вентиляторов. Все разъемы, за исключением таковых для СО материнской платы, выполнены в четырехконтактном исполнении. Также отметим, что на материнской плате ASUS SABERTOOTH Z87 реализована функция быстрого доступа к BIOS, для использования которой на текстолите размещена кнопка DirectKey, находящаяся рядом с колодкой подключения фронтальной панели, а также разъем DRCT, который позволяет подключить отдельную кнопку и вынести ее, к примеру, на фронтальную панель корпуса. В правом углу платы параллельно текстолиту разместились восемь портов SATA 6 Гб/с.
Работа шести из них обеспечена силами чипсета Intel Z87 Express. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10. Функционирование двух дополнительных портов обеспечено силами контроллера ASMedia ASM 1061. Еще один такой контроллер обеспечивает работу двух портов eSATA на интерфейсной панели. Как уже указанно выше, все разъёмы SATA расположены параллельно плате, соответственно даже наиболее длинные платы расширения не смогут затруднить подключение накопителей. Рядом с портами SATA присутствует колодка подключения выносной панели с портами USB 3.0. Как привязать карту в госуслугах. Всего на ASUS SABERTOOTH Z87 реализована поддержка шести портов USB 3.0: двух внутренних и четырех на интерфейсной панели.
Работа всех портов реализована силами чипсета Intel Z87 Express. Системная плата ASUS SABERTOOTH Z87 оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать в двухканальном режиме. Для его реализации модули необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Поддерживаются модули, работающие на частотах от 1066 до 1600 МГц в номинальном режиме, и до 3200 МГц в разгоне. Максимальный объем памяти может достигать 32 ГБ, чего должно быть достаточно практически для любых поставленных задач.
Девушка золотых ворот. Также отметим наличие кнопки MemOK!, которая позволяет в автоматическом режиме согласовать частоту модулей памяти с поддерживаемым системой значением для решения возможных конфликтных ситуаций. Система охлаждения рассматриваемой платы состоит из трех алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z87 Express, тогда как два других накрывают микросхемы MOSFET.
Для повышения эффективности теплообмена, два радиатора соединены между собой тепловой трубкой. Все три радиатора крепятся при помощи винтов. В процессе тестирования платы температура радиаторов не превышала 39,9°C, что является хорошим результатом. Расположение процессорного разъема характерно для материнских плат на основе чипсетов Intel Z77 Express и Intel Z87 Express. Питание процессора осуществляется по 8-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на ШИМ-контроллере ASP1251 со встроенной системой управления энергопотреблением Digi+. Все компоненты, из которых состоит узел питания процессора, отличаются высокой степенью надежности – используются твердотельные конденсаторы нового типа с заявленным сроком службы при максимальной эффективности не менее 10000 часов и дроссели с ферритовым сердечником.
Для питания ASUS SABERTOOTH Z87 предназначены основной 24-контактный и дополнительный 8-контактный разъемы. Возможности расширения функциональности, представленные на материнской плате ASUS SABERTOOTH Z87, скорее всего, будут характерными для большинства продукции на основе Intel Z87 Express. В наличии три слота для установки графических адаптеров PCI-Express х16.
Два из них подключены к процессору и делят 16 линий стандарта 3.0. Поскольку производителем заявлена поддержка технологий AMD CrossFireX и NVIDIA SLI, то при подключении нескольких графических адаптеров линии между слотами распределятся по следующей схеме: х16/ х8+х8/ х8+8+х4. При этом последний вариант актуален только для AMD CrossFireX, поскольку NVIDIA официально не поддерживает работу технологии NVIDIA SLI для видеокарт установленных в слоты с пропускной способностью х4. Также расширение функциональности материнской платы возможно за счет трех слотов PCI-Express х1, которые соответствуют спецификации 2.0 и подключены к чипсету. Напомним, что он обладает восемью линиями PCI-Express 2.0, часть из которых, в случае с ASUS SABERTOOTH Z87, используется для работы двух дополнительных контроллеров ASMedia ASM 1061. Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении два видеовыхода HDMI и DisplayPort, функционирование которых и переключение между ними осуществляется силами двух микросхем Parade PS8201A.
Возможности Multi I/O обеспечены микросхемой NUVOTON NCT6791D, которая управляет работой системных вентиляторов, а также обеспечивает мониторинг. Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI217V. Работа двух дополнительных портов SATA 6 Гб/с и двух портов еSATA на интерфейсной панели, реализована при помощи двух контроллеров ASMedia ASM 1061.
Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC1150, который поддерживает аудиосистемы форматов 2/4/5.1/7.1. На интерфейсную панель модели ASUS SABERTOOTH Z87 выведены следующие порты:. 6 x Аудио портов. В целом компоновка интерфейсной панели платы отличная: в наличии большое количество портов USB 2.0 и USB 3.0, а также не забыли разработчики об eSATA. Однако тут мы подходим к единственному негативному моменту, касающегося комплектации материнской платы.
Возьмем, к примеру, ситуацию, когда вы решили использовать встроенное в CPU графическое ядро, для чего производитель предлагает воспользоваться видеовыходами HDMI и DisplayPort, однако у вас нет возможности подключить аналоговый монитор, как и нет видеовыхода DVI-I. Соответственно если у вас, по какой-либо причине, все еще аналоговый монитор, либо он не оснащен современными портами HDMI или DisplayPort, то вам придется озаботиться поисками необходимых переходников самостоятельно.
UEFI BIOS Материнская плата ASUS SABERTOOTH Z87 использует современный предзагрузчик на основе графического интерфейса UEFI, производить настройки в котором можно при помощи мышки. На главном экране UEFI BIOS отображается мониторинг температур и напряжений на линиях блока питания и процессоре. Также в этом разделе можно посмотреть версию BIOS, модель процессора и количество оперативной памяти. Все связанные с разгоном системы настройки находятся во вкладке «Ai Tweaker». Множитель частоты памяти позволяет устанавливать частоту от 800 до 3200 МГц. Также, при необходимости, можно получить доступ к регулировкам задержек памяти. Для увеличения стабильности при разгоне могут послужить настройки управления цифровой системой питания Digi+.
Скачать Драйвера Для Asus Z87-k
Настройки, необходимые для разгона и оптимизации системы, сведены в таблицу. Напряжением на линиях питания +12В, +5В и +3,3В. К сожалению, возможность мониторинга напряжения питания модулей памяти не реализована. Отдельно стоит отметить возможность снятия «скриншотов» в BIOS и поддержку русского языка. Возможности разгона При помощи увеличения множителя и небольшого поднятия напряжения наш тестовый Intel Core i5-4670K (LGA1150, 3,4 ГГц, L3 6 МБ) удалось ускорить до 4600 МГц, что является хорошим результатом.

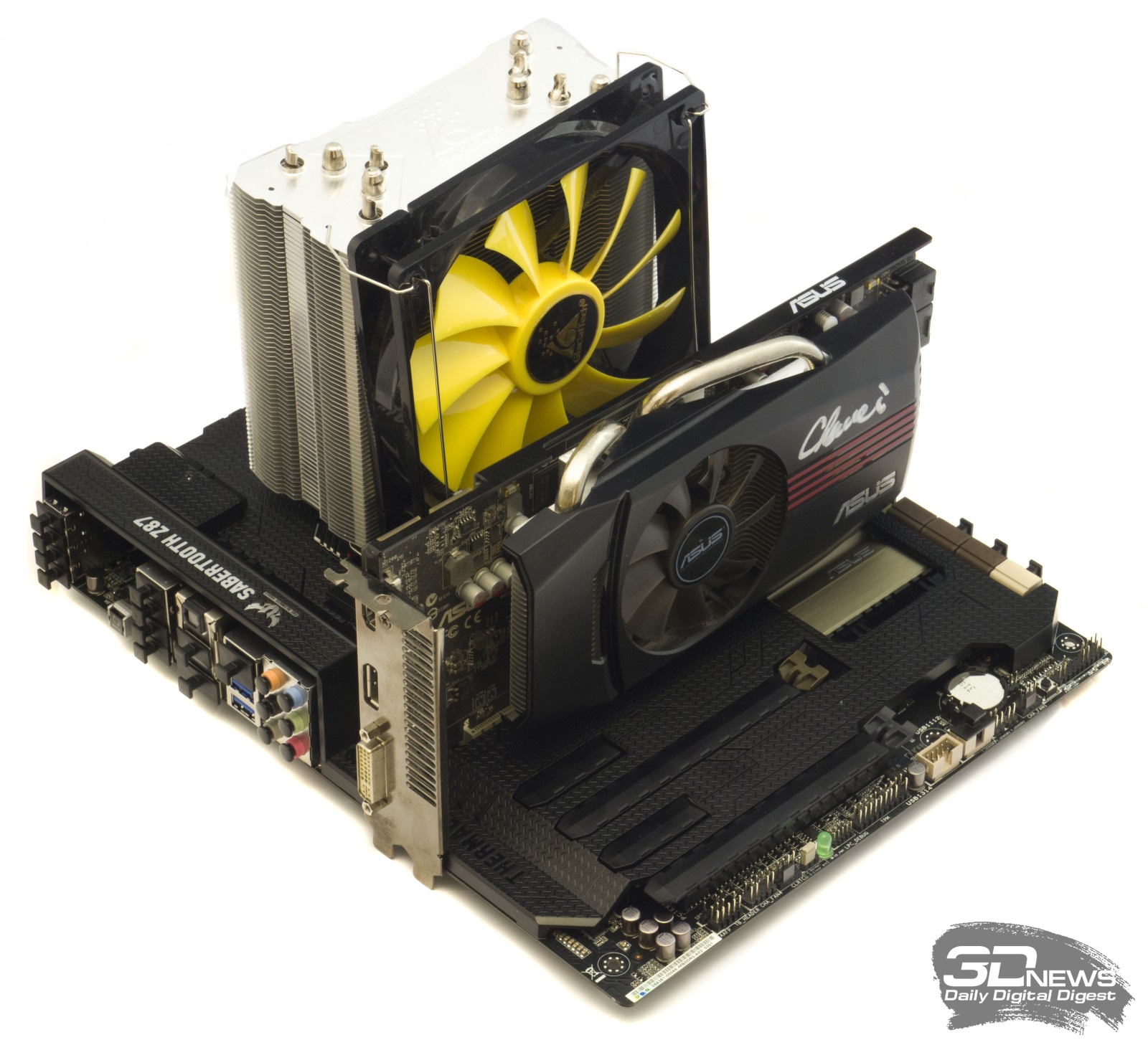

Оперативная память стабильно работала на частоте в 1600 МГц. Тестирование Для проверки возможностей материнских плат использовалось следующее оборудование. Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ +0.02, -0.07 Отлично Уровень шума, дБ (А) -96.5 Отлично Динамические диапазон, дБ (А) 96.4 Отлично Гармонические искажения,% 0.0043 Очень хорошо Гармонические искажения + шум, дБ(A) -83.6 Хорошо Интермодуляционные искажения + шум,% 0.0063 Отлично Взаимопроникновение каналов, дБ -91.0 Отлично Интермодуляции на 10 кГц,% 0.0059 Отлично Общая оценка Очень хорошо Встроенный 8-канальный звуковой кодек Realtek ALC1150 по итогам тестирования продемонстрировал очень хорошее, для большинства пользователей, качество звучания. В итоге, вы, скорее всего, даже не задумаетесь о приобретении дискретной звуковой карты.
Выводы По итогам тестирования материнская плата ASUS SABERTOOTH Z 87 оставила очень хорошее впечатление. Новинка от ASUS полностью соответствует своему позиционированию в качестве очень надежного решения для сборки высокопроизводительных систем. К преимуществам ASUS SABERTOOTH Z87 можно отнести расширенную пятилетнюю гарантию, очень хороший комплект поставки, дополнительную защиту от механических повреждений, активную и в целом очень качественную систему охлаждения силовых элементов, цифровую систему питания Digi+, а также оригинальный внешний вид. Как видите, преимуществ достаточно много, а не понравилось нам лишь отсутствие заботы со стороны производителя о владельцах не самых современных мониторов, которым придется самостоятельно искать переходники с HDMI на DVI, а то и обзавестись внешней картой для подключения аналогового монитора. Однако явным минусом назвать это нельзя, поскольку касается, во-первых, исключительно случаев с использованием интегрированного графического ядра в CPU, а во-вторых, найти обладателя аналогового монитора приобретающего себе достаточно дорогую материнскую плату и современный процессор от Intel четвертого поколения без дискретной видеокарты, будет непросто.
Драйвера Для Asus Z87-k
В итоге, материнская плата ASUS SABERTOOTH Z87 может быть смело рекомендована к покупке, как оригинальное и очень надежное решение для вашего нового ПК. Достоинства:.
